Бесконтактное зажигание

[Barakuda_tm]

Всем привет.
Есть трамблёр безконтактный, есть катушка от него, и есть коммутатор.

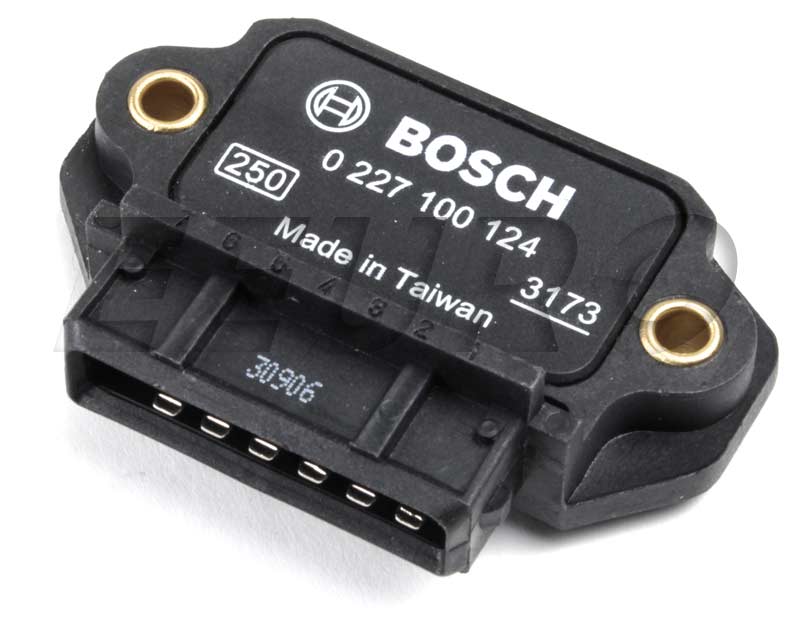

0227100124 - номер комутатора.

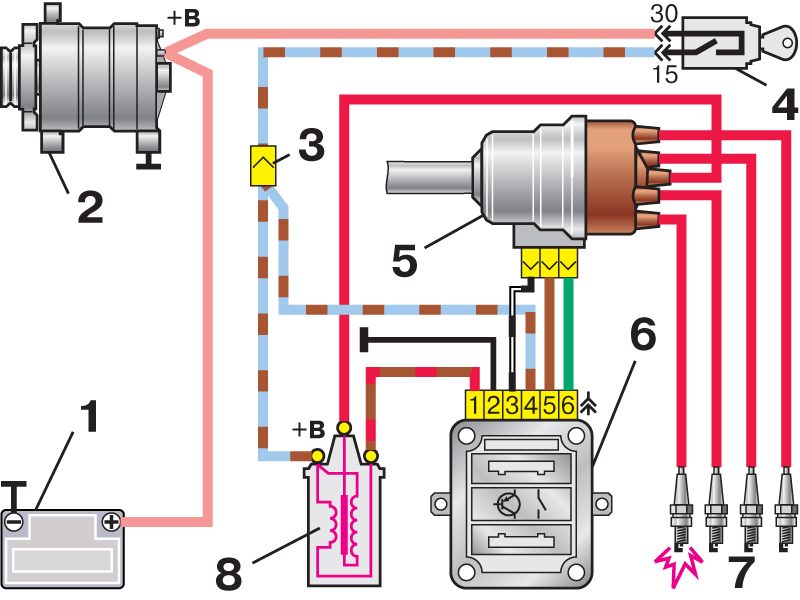

Подключил вроде по схеме, не работает. Позвонил гуглу, и появились сомнения что это коммутатор с инжектора, может кто-то по номеру подскажет? Если от инжектора, но где то в гараже валяется родной, если пофиг с инжектора или нет - то проблему буду искать в трамблёре или катушке.

[slava_n]

У меня карбовая 740,комутатор стоит стандартный такой же как и на всех моторах в том числе инж.

[4ЕКИСТ]

сколько контактов на трамблере?

[Barakuda_tm]

На трамблёре - 3
На коммутаторе - 7 мест под контакты, но 6 контактов (седьмой для таха идёт)

Сегодня проверили катушку, провода, ещё раз сто со схемой сверялись - не хочет работать

[4ЕКИСТ]

это магнитно индуктивное зажигание.

[vitalik k]

Фото изделия в студию, тогда будет предметный разговор.

[Barakuda_tm]

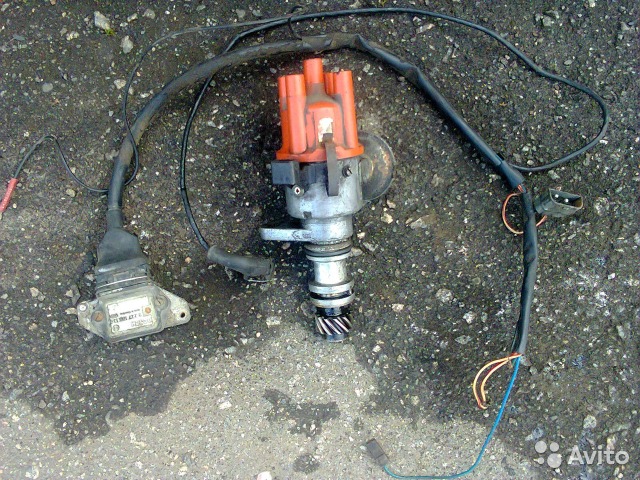

Детали вот такие, фото из тырнета, так как своих не делал, трамблер простой , с датчиком . Проводка тоже родная от этого дела. Провода проверил, катушку проверил. Это работает.

[vitalik k]

Фото трамблёра и желательно его внутренностей. Здесь почитай.viewtopic.php?f=41&t=50704
Кабель к датчику Холла прозвони, на фото он покоцаный какой то, он должен быть экранированный, экран масса-, замерь напряжение на контактах датчика, питание и импульсы при проворачивании ротора. Нет импульсов- проблема в датчике, есть в коммутаторе.

[Barakuda_tm]

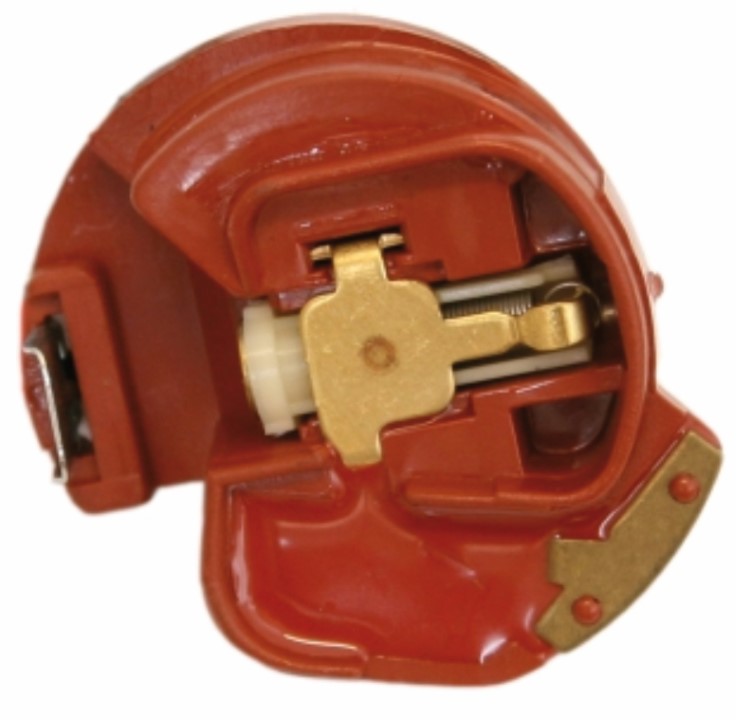

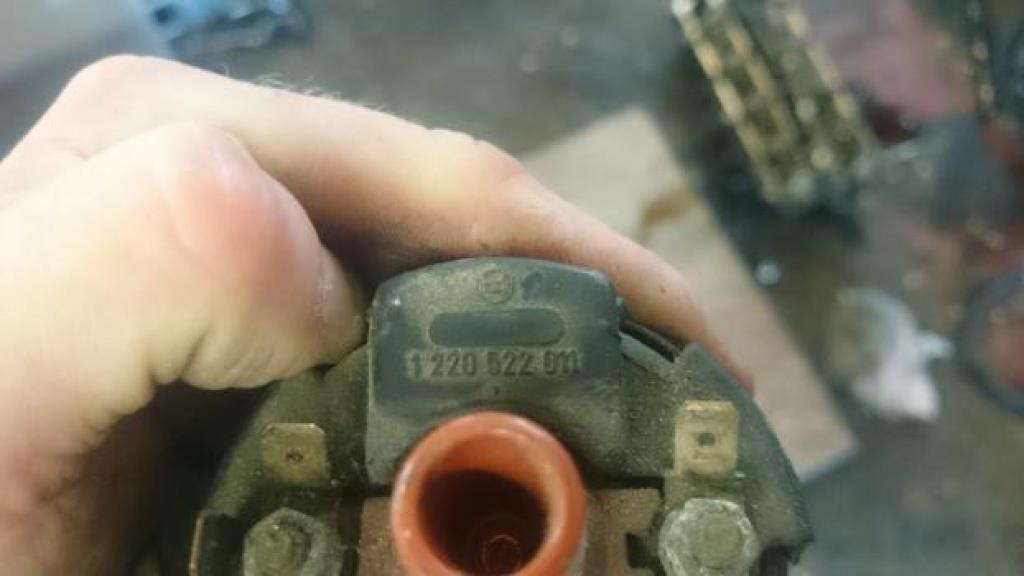

Вот такой трамблер и бегунок.

[vitalik k]

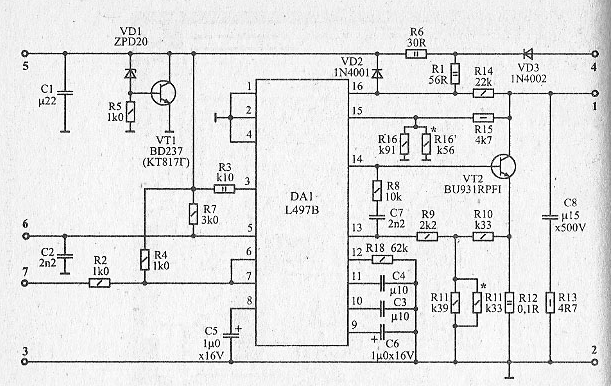

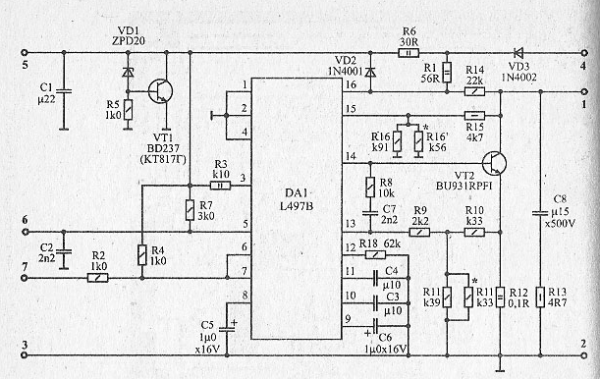

Можно без датчика на контактный повесить добавив 4 детали, и будут вечные контакты.

[Barakuda_tm]

Ну это хорошо, но у меня есть ведь весь своп бесконтактного зажигания, нужно просто понять что я не так делаю. или что не работает.

Катушка должна на корпус замыкаться что-ли?

Просто я всё это собирал и проверял отдельно от машины, разложит на полу коммутатор, катушку, трамблёр, аккум. всё подключил по схеме и крутил трамблёр. Но результата не было. Думаю, может где то минус провтыкал?

[vitalik k]

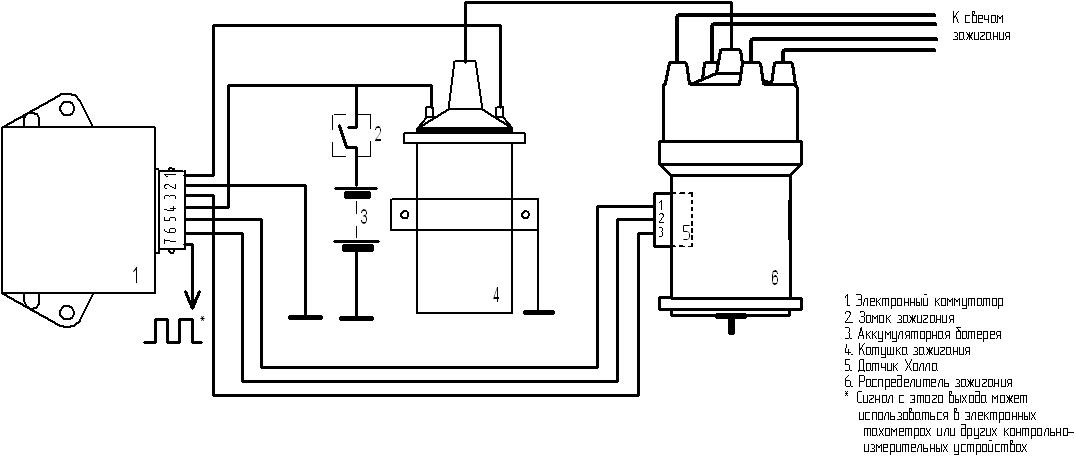

Это ваши схемы, выше я давал ссылку на тему с оригинальными схемами.

[Barakuda_tm]

Да, по схеме этой вижу косяк - мы не замыкали корпус катушки на массу, нужно проверить эту теорию.
В схеме которую находил я про это ничего не было. Спасибо
